AS608指纹+STM32串口通讯录入或删除指纹

独占这距离

目次

一、硬件使用分类
1.整体图展示
 2.STM32F103RCT6单片机
3.AS608指纹模块
4.USB转TTL
二、软件计划
1.接线计划
2.程序计划

---

一、硬件使用分类

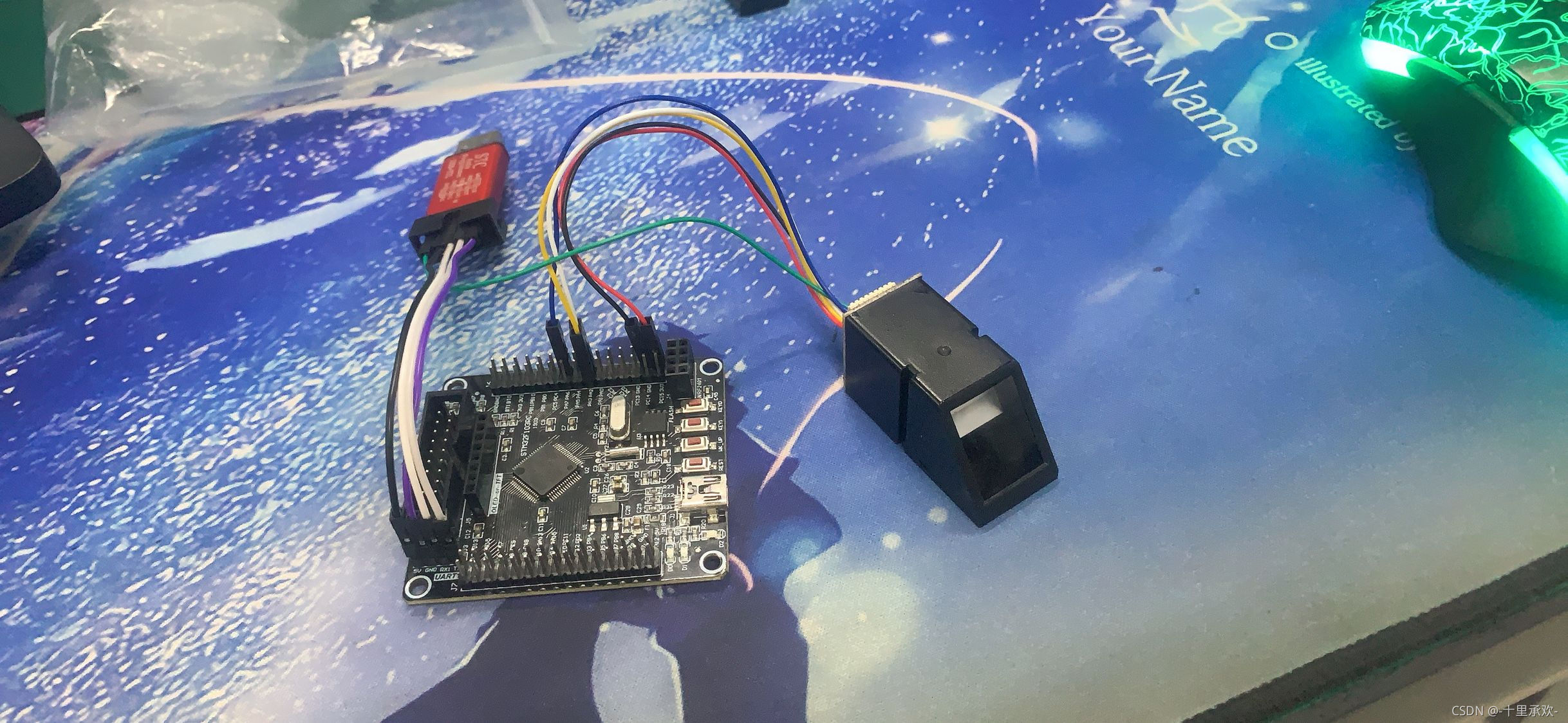

1.整体图展示

采用STM32F103RCT6作为主控制器

 2.STM32F103RCT6单片机

 STM32F103RCT6不含USB转TTL芯片，需要外界接入

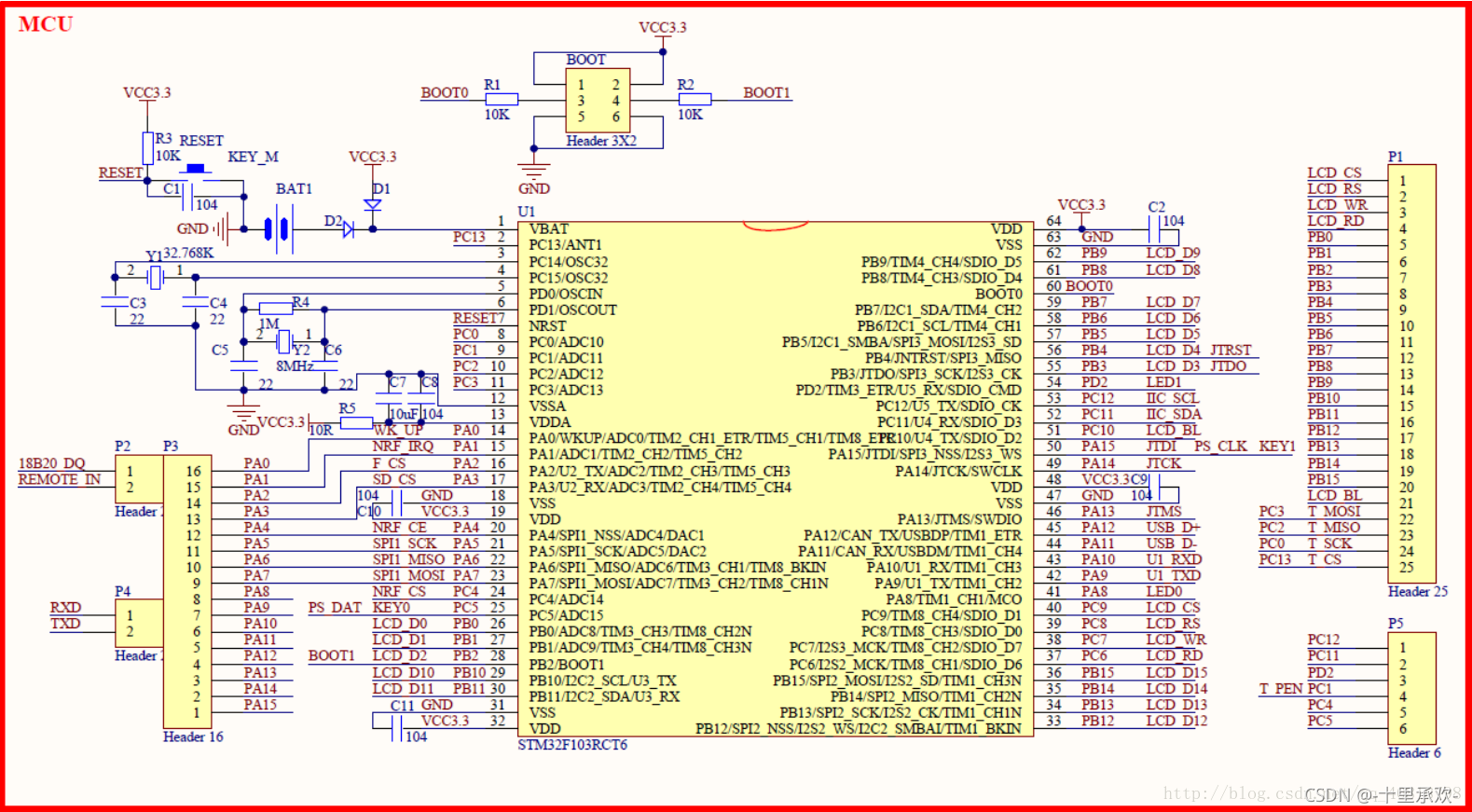

下图为STM32F103RCT6原理图
其中在RCT6中PA9,PA10为板子的USART1，原理图中并没有出现以上俩引脚，其引脚在为板子上标识的TX,RX

 以下是工程中USART1的初始化程序计划

1. void uart_init(u32 bound)
2.         {
3.   //GPIO端口设置
4.     GPIO_InitTypeDef GPIO_InitStructure;
5.         USART_InitTypeDef USART_InitStructure;
6.         NVIC_InitTypeDef NVIC_InitStructure;
7.
8.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);        //使能USART1，GPIOA时钟
9.
10.         //USART1_TX   GPIOA.9
11.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
12.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
13.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;        //复用推挽输出
14.   GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9
15.
16.   //USART1_RX          GPIOA.10初始化
17.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
18.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
19.   GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10
21.   //Usart1 NVIC 配置
22.   NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
23.         NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
24.         NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;                //子优先级3
25.         NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;                        //IRQ通道使能
26.         NVIC_Init(&NVIC_InitStructure);        //根据指定的参数初始化VIC寄存器
27.
28.    //USART 初始化设置
30.         USART_InitStructure.USART_BaudRate = bound;//串口波特率
31.         USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
32.         USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
33.         USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
34.         USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
35.         USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;        //收发模式
37.   USART_Init(USART1, &USART_InitStructure); //初始化串口1
38.   USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口接受中断
39.   USART_Cmd(USART1, ENABLE);                    //使能串口1
41. }

复制代码

在上面的程序段中，我们可以清晰的看出来PA9,PA10都可以使用，PA9为TX，PA10为RX。
3.AS608指纹模块

         AS608指纹辨认模块是ALIENTEK推出的一款高性能的光学指纹辨认模块。AS608模块采用了国内著名指纹辨认芯片公司杭州晟元芯片技能有限公司(Synochip)的 AS608指纹辨认芯片。芯片内置DSP运算单元，集成了指纹辨认算法，能高效快速采集图像并辨认指纹特征。模块配备了串口、USB通讯接口，用户无需研究复杂的图像处理及指纹辨认算法，只需通过简单的串口、USB 按照通讯协议便可控制模块。本模块可应用于各种考勤机、保险箱柜、指纹门禁系统、指纹锁等场合。
        下面是AS608的一些具体参数：

供电电压	3.3V（切勿使用5V,轻易烧毁芯片）
供电电流	< 60mA
指纹图像录入时间	< 1s
搜索时间	< 1.0s(1:500时，均值)
可录入指纹数量	300
通讯接口	USB/USART
匹配方式	比对方式（1：1），搜索方式（1：N）

        注意！！！！     AS608指纹模块切勿接5V，一定要接3.3V
        注意！！！！     AS608指纹模块切勿接5V，一定要接3.3V
        注意！！！！     AS608指纹模块切勿接5V，一定要接3.3V
如果不相信的话可以去试试（如果你是土豪的话，完全跳过这一条）

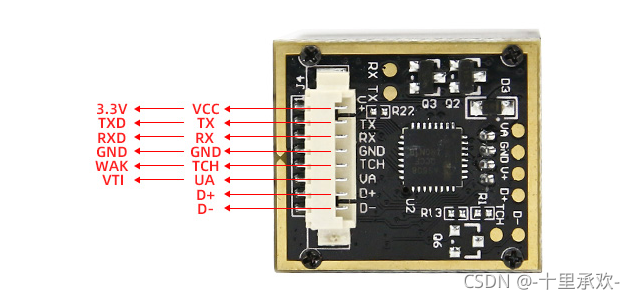

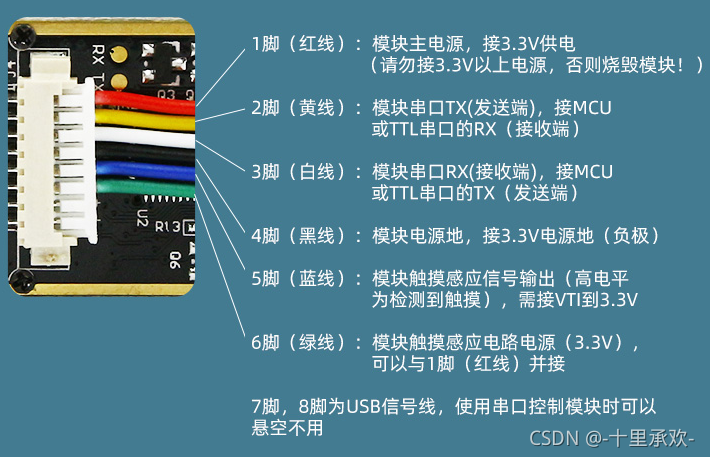

下面俩个图就是我们AS608指纹模块的引脚表明：

D+和D-不用接，就算你想接也不一定能接上，反正根本就没有那俩跟线的引脚。
其中5线（蓝线）这个引脚就是作为我们输出的引脚，话说每个模块到头来都是个开关而已，就是开关的启动方式不同罢了。

4.USB转TTL

这个就不做过多介绍了，都是大家常用的东西。
二、软件计划

1.接线计划

AS608指纹模块与单片机接线

VCC	GND	TX	RX	TCH	UA
3.3V	GND	PA3	PA4	PA6	3.3V

 USB转TTL与单片机接线

VCC	GND	TX	RX
5V	GND	RX(PA10)	TX(PA9)

 在RCT6中标识的是TX与RX，其实他们就是单片机上的PA10,PA9上面已经表明过了，这里就不做过多的表明了。
2.程序计划

程序是按照正点原子中的进程进行修改的，此处使用的是串口进行操作的
对于AS608指纹模块我们首先要进行握手，换句话也就是通过发送特定的16进制数据将单片机与模块进行连接而已了。

1. printf("AS608指纹模块串口操作\r\n");
2.         printf("作者：十里承欢-\r\n");
3.         printf("尝试连接AS608中.....\r\n");
4.         while(PS_HandShake(&AS608Addr))//与AS608模块握手
5.         {
7.                 printf("未连接上AS608!\r\n");
8.                 delay_ms(1000);
9.                 printf("再次尝试连接中....\r\n");
10.                 delay_ms(1000);
11.         }
12.         //连接模块成功，初始化
13.         printf("连接成功！！\r\n");
14.         str=mymalloc(30);
15.         sprintf(str,"波特率:%d   地址:%x",usart2_baund,AS608Addr);//显示波特率
16.         printf("%s",str);
17.         delay_ms(100);

复制代码

 在握手过程中
1.发送包头：也就是0XEF、0X01
2.发送地点：AS608的默认地点是0XFFFFFFFF
3.发送0X01、0X00、0X00等候AS608相应，对比相应的数据即可完成握手
[code]//与AS608握手 PS_HandShake//参数: PS_Addr地点指针//说明: 模块返新地点（正确地点）        u8 PS_HandShake(u32 *PS_Addr){        SendHead();        SendAddr();        MYUSART_SendData(0X01);        MYUSART_SendData(0X00);        MYUSART_SendData(0X00);                delay_ms(200);        if(USART2_RX_STA&0X8000)//接收到数据        {                                if(//判断是不是模块返回的应答包                                                                        USART2_RX_BUF[0]==0XEF                                &&USART2_RX_BUF[1]==0X01                                &&USART2_RX_BUF[6]==0X07                        )                        {                                *PS_Addr=(USART2_RX_BUF[2]
