STM32CubeMX——OLED开辟底子（HAL 库）

毁心控/°

1、开拓根底概述：

1、0.96 微暇 OLED 模块接心界说：

SPI 接心模块：

GND　　　电源天
VCC　　　电源正（3 ~ 5.5V）
D0　　　　OLED 的 D0 足，正在 SPI 战 IIC 通讯中为时钟管足
D1　　　　OLED 的 D1 足，正在 SPI 战 IIC 通讯中为数据管足
RES　　　OLED 的 RES 管足，用于复位（低电仄复位）
DC　　　　OLED 的 D/C 管足，数据战号令掌握管足
CS　　　　OLED 的 CS 管足，片选管足

IIC 接心模块：

GND　　　电源天
VCC　　　电源正（3 ~ 5.5V）
SCL　　　OLED 的 D0 足，正在 SPI 战 IIC 通讯中为时钟管足
SDA　　　 OLED 的 D1 足，正在 SPI 战 IIC 通讯中为数据管足

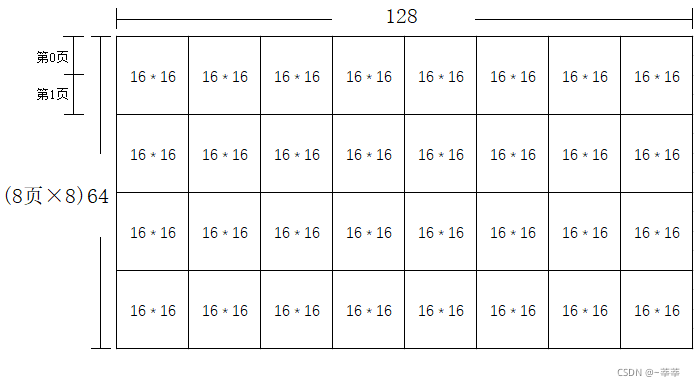

2、0.96微暇 OLED 模块 128×64 分辩率剖析：

0.96微暇 OLED（128×64分辩率）模块，128×64分辩率即 OLED 显现横坐标有 128 个像素格，纵坐标有 64 个像素格，可是因为 OLED 不克不及一次掌握一个面阵，只能掌握 8 个面阵，并且是垂曲标的目的扫描掌握，因而垂曲标的目的坐标可选为 0~7 页（一页 8 个像素格），程度标的目的可选坐标 0~128。普通一其中笔墨体占 16×16 个像素格，字母和标记占 8×16 个像素格。

3、基于 STM32 的 OLED 使用，需求做哪些工作：

移植 OLED 的底层驱动函数库
筹办需求的中笔墨符战图片等数据
挪用 OLED 驱动库中的底层函数停止使用开拓

2、STM32CubeMX 设置：

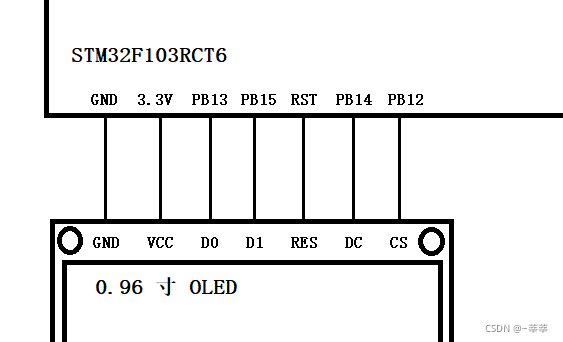

1、此处我们利用 SPI 接心，接线如图：

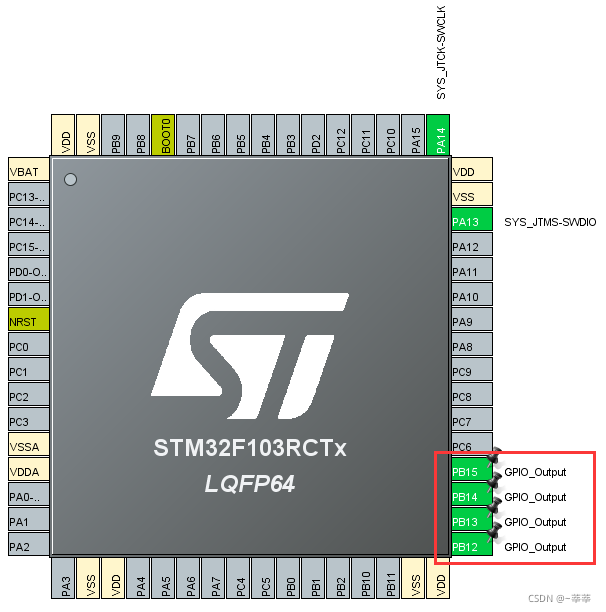

2、STM32CubeMX 设置：

把PB12、PB13、PB14、PB15均设置为 GPIO 输出功用

3、

1、移植 OLED 的底层驱动函数库：

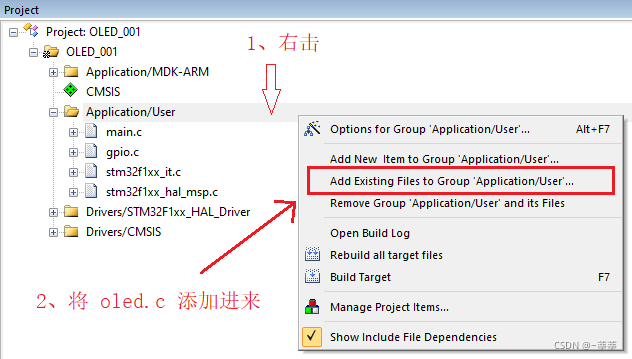

① 将 4 个驱动文件拷贝到工程文件（战main.c统一目次）中，将oled.c文件增加到工程代码文件中，并正在main.c中引进oled.h头文件（.c、.h文件的文件名按照本人脚上的驱动文件而不同，能够去自淘宝商家、妙技社区等）

示例文件：

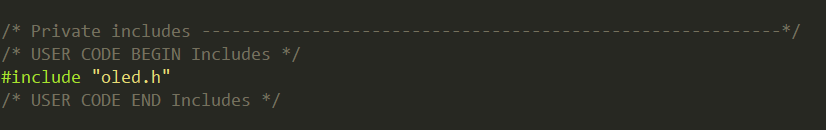

main.c中引进oled.h头文件：

② 按照所选用的芯片型号，修正oled.h头文件中所用的芯片的头文件：

头文件名能够参考main.h中的头文件

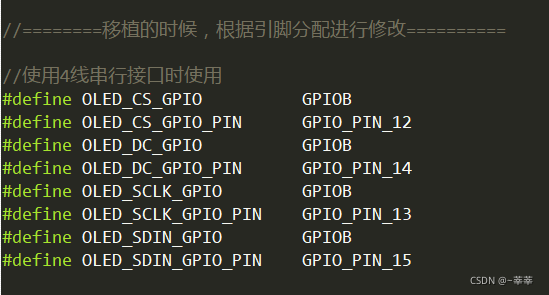

③ 按照电路道理图，修正oled.h中 OLED 的引足界说：

并查抄其他界说能否准确

④ 检察OLED_Init(void)初初化函数的源码，按照电路接心战使用需求停止修正：

void OLED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct;
__HAL_RCC_GPIOB_CLK_ENABLE();
//CS
GPIO_InitStruct.Pin = OLED_CS_GPIO_PIN;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(OLED_CS_GPIO, &GPIO_InitStruct);
//DC
GPIO_InitStruct.Pin = OLED_DC_GPIO_PIN;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(OLED_DC_GPIO, &GPIO_InitStruct);
//SCLK
GPIO_InitStruct.Pin = OLED_SCLK_GPIO_PIN;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(OLED_SCLK_GPIO, &GPIO_InitStruct);
//SDIN
GPIO_InitStruct.Pin = OLED_SDIN_GPIO_PIN;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(OLED_SDIN_GPIO, &GPIO_InitStruct);
HAL_GPIO_WritePin(OLED_CS_GPIO, OLED_CS_GPIO_PIN, GPIO_PIN_SET);
HAL_GPIO_WritePin(OLED_DC_GPIO, OLED_DC_GPIO_PIN, GPIO_PIN_SET);
HAL_GPIO_WritePin(OLED_SCLK_GPIO, OLED_SCLK_GPIO_PIN, GPIO_PIN_SET);
HAL_GPIO_WritePin(OLED_SDIN_GPIO, OLED_SDIN_GPIO_PIN, GPIO_PIN_SET);

复造代码

2、筹办需求的中笔墨符战图片等数据：

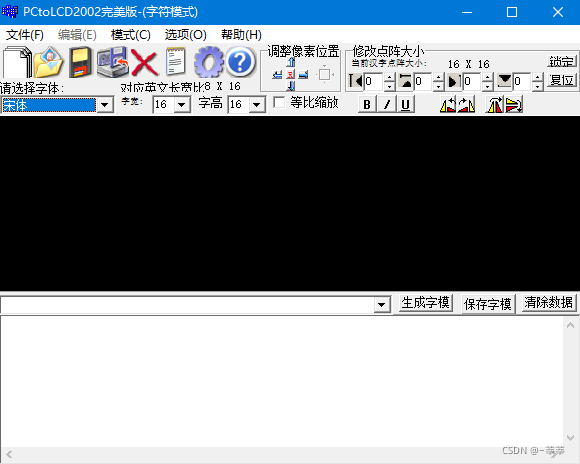

利用与字模硬件 PCtoLCD2002：

PCtoLCD2002 的利用办法本文没有做介绍。
3、OLED 驱动库中经常使用的函数：

void OLED_Init(void); // OLED 初初化函数
void OLED_Clear(void); // OLED 浑屏函数
void OLED_ShowString(u8 x, u8 y, u8 *chr); // 显现英笔墨符串函数
void OLED_ShowChinese(u8 x, u8 y, u8 no); // 显现中笔墨符串函数
void OLED_ShowPicture(u8 x0, u8 y0, u8 x1, u8 y1, u8 BMP[]); // 显现图片函数

复造代码

4、法式编写：

1、main.c：

/* USER CODE BEGIN 0 */
extern unsigned char BMP1[];
void OLED_display_info()
{
OLED_Clear();
OLED_ShowString(0, 0, (uint8_t *)"CSDN @");
OLED_ShowCHinese(48, 0, 0);
OLED_ShowCHinese(64, 0, 1);
OLED_ShowCHinese(80, 0, 1);
OLED_DrawBMP(77, 2, 127, 7, BMP1);
}
/* USER CODE END 0 */
/* USER CODE BEGIN 2 */
OLED_Init();
OLED_display_info();
/* USER CODE END 2 */

复造代码

2、oledfont.h：

const unsigned char Hzk[][32]={
{0x00,0x00,0x00,0x80,0x80,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0x00,0x00},
{0x00,0x02,0x01,0x00,0x00,0x00,0x01,0x01,0x01,0x02,0x02,0x02,0x01,0x00,0x00,0x00},/*"～",0*/
/* (16 X 16 , 宋体 )*/
{0x04,0x04,0x24,0x24,0xAF,0x24,0x2C,0x34,0x24,0x24,0xAF,0x24,0x24,0x04,0x04,0x00},
{0x02,0x12,0x12,0x12,0x12,0x13,0x12,0xFE,0x12,0x13,0x12,0x12,0x12,0x12,0x02,0x00},/*"莘",1*/
/* (16 X 16 , 宋体 )*/
};

复造代码

3、bmp.h：

const unsigned char BMP1[] =
{
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0x80,0xC0,0xC0,
0xE0,0xE0,0xF0,0xF0,0xF0,0xF0,0xF8,0xF8,0xF8,0xF8,0xF8,0xF8,0xF0,0xF0,0x60,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x80,0xC0,0xE0,0xF0,0xF8,0xFC,0xFC,0xFE,0xFE,0xFF,0xFF,0xFF,0xFF,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFB,0xF9,0xF8,
0xF8,0xF8,0xF0,0x70,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xC0,
0xE0,0xF8,0xFC,0xFE,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,
0xFF,0x1F,0x03,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xC0,0xF0,0xFC,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x7F,0x3F,0x1F,0x0F,
0x07,0x03,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xE0,0xF8,0xFE,0xFF,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x81,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFC,0xFF,0x3F,
0xC7,0xFB,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFE,0xC1,0x3F,0xFF,0xFE,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x03,
0x03,0x00,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,
0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x00,
0x03,0x03,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00
/* (50 X 50 )*/
};

复造代码

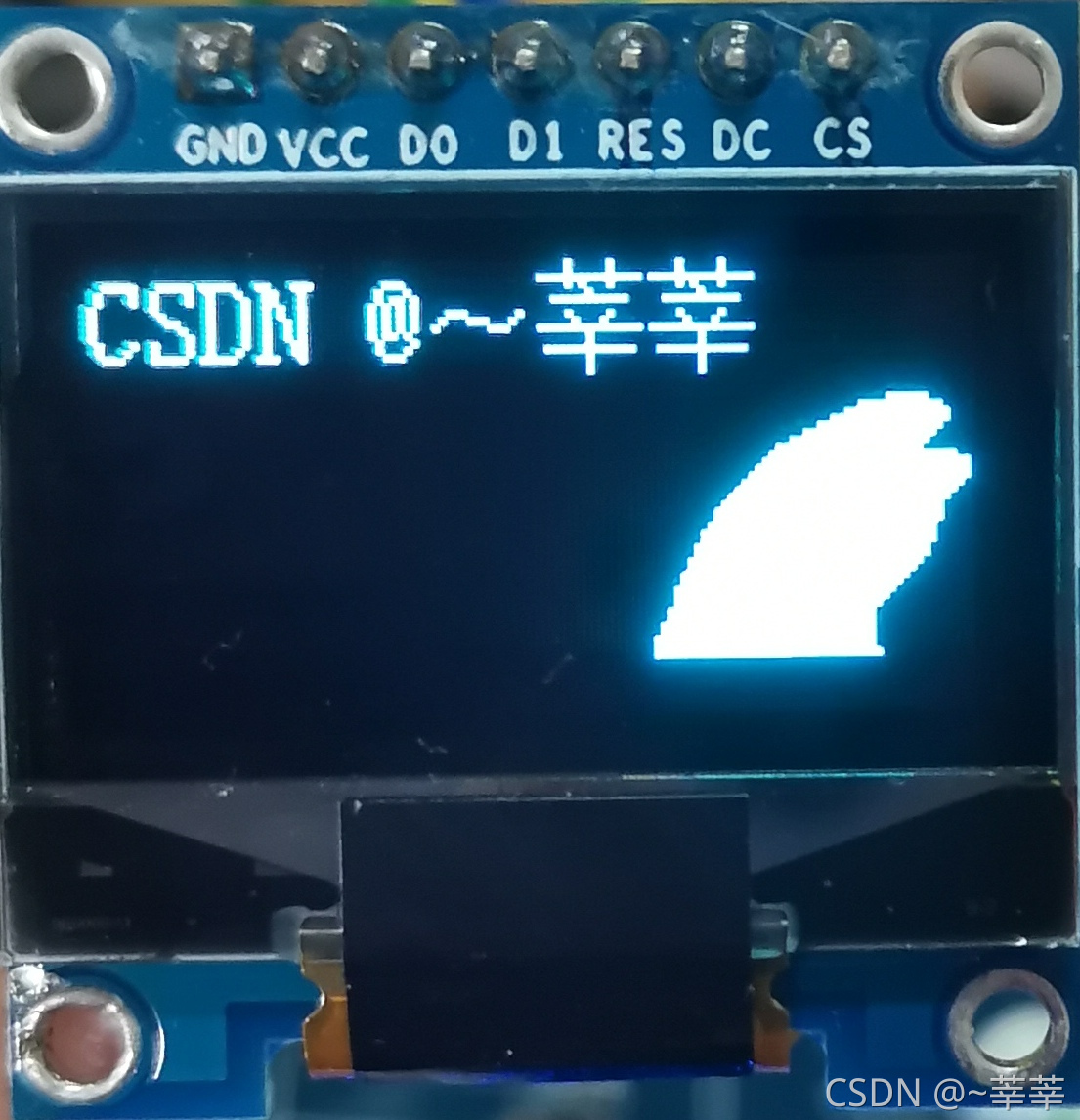

4、运转：
